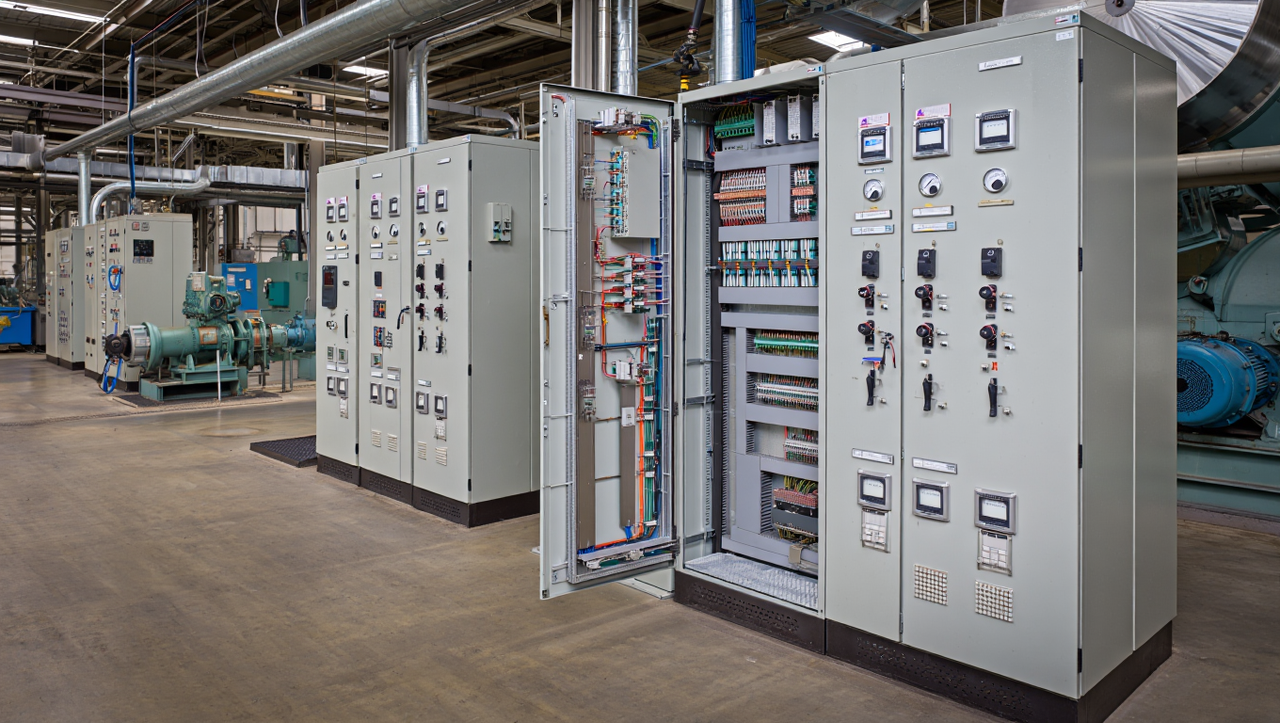

Главный распределительный щит (ГРЩ) — это центральный элемент любой электрической сети на предприятии или крупном объекте. Он обеспечивает распределение электроэнергии между отдельными линиями, защиту оборудования и контроль работы всей системы. От правильного монтажа и своевременного обслуживания ГРЩ зависит надежность и безопасность всей электросети.
Ошибки при установке или несвоевременное обслуживание могут привести к перегрузкам, коротким замыканиям и отключениям, что влечет за собой простои оборудования и финансовые потери. Поэтому грамотный подход к монтажу и регулярная диагностика щита ГРЩ — залог стабильной работы энергетической системы.

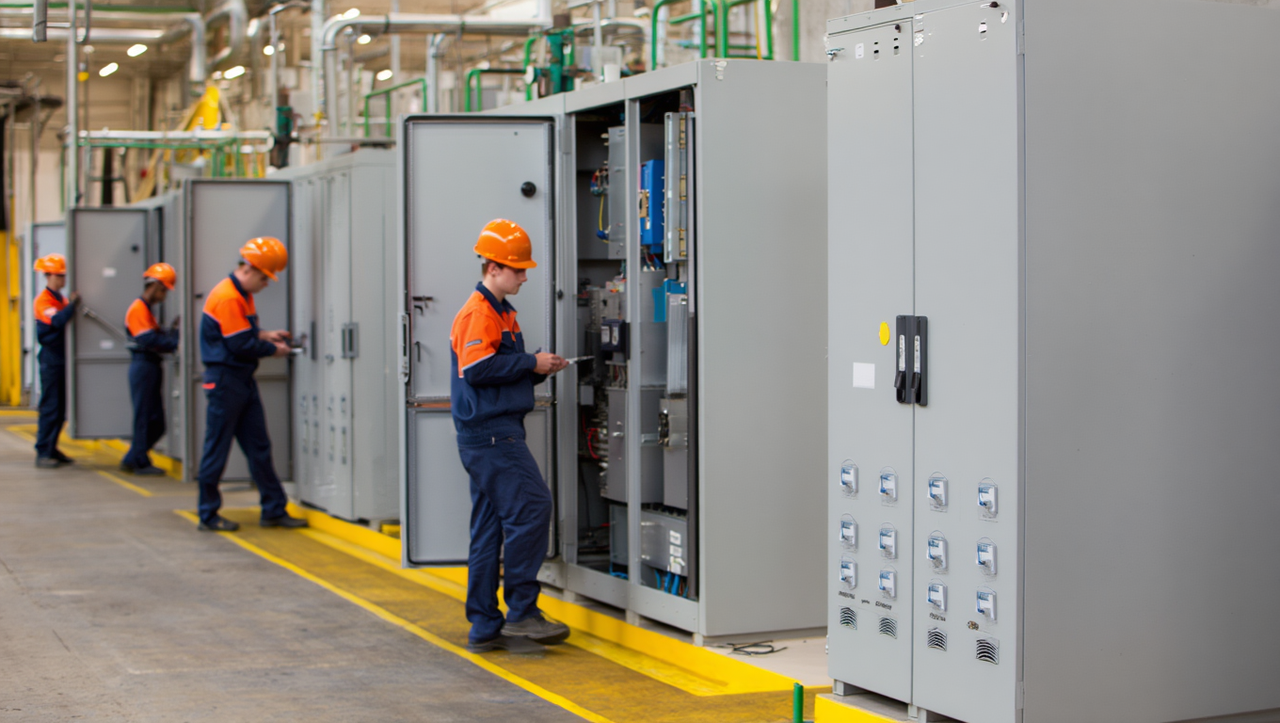

Основные этапы монтажа главного распределительного щита
Монтаж ГРЩ требует внимательного подхода и строгого соблюдения норм электробезопасности. Каждый этап работ влияет на надежность и долговечность оборудования.

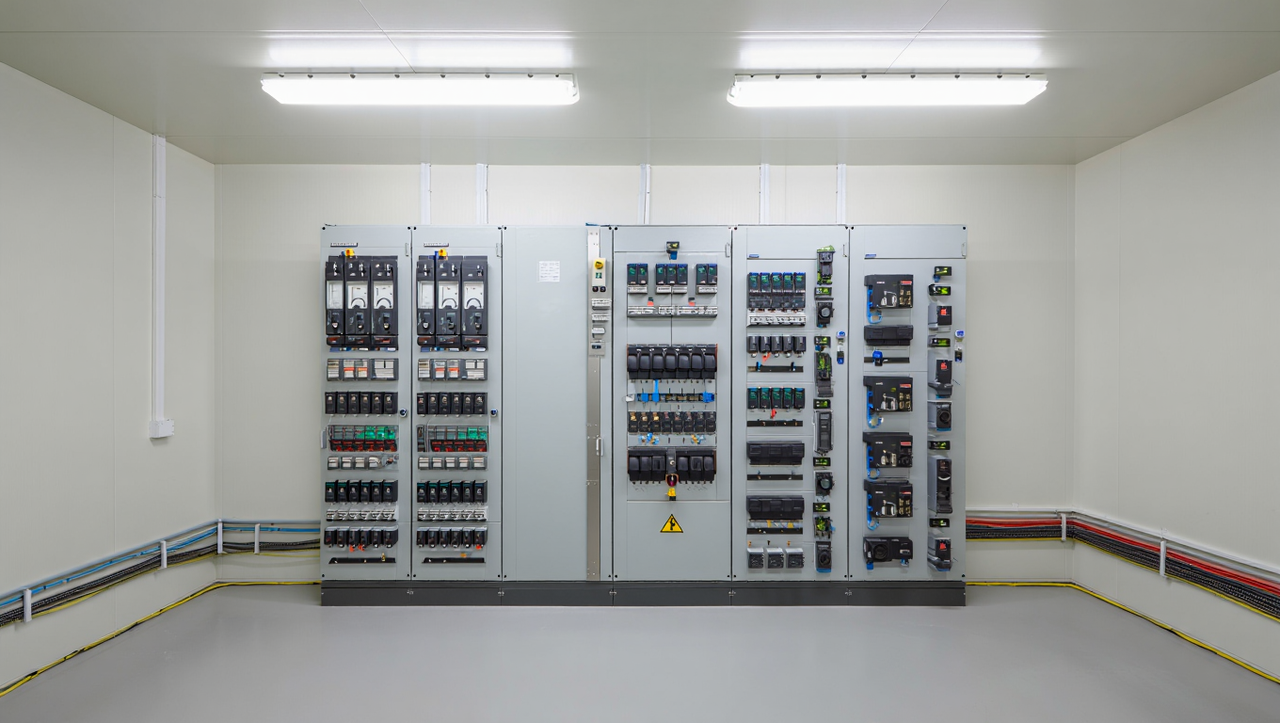

Подготовка помещения
Перед установкой необходимо выбрать подходящее помещение, которое соответствует требованиям:
- сухое и проветриваемое пространство;
- удобный доступ для обслуживания и ремонта;
- достаточное расстояние от стен и других объектов для безопасной эксплуатации.
Разметка и установка корпуса
Корпус ГРЩ устанавливается на пол или специальную платформу. Важно:
- обеспечить ровное и надежное крепление;
- проверить горизонтальность и вертикальность установки;
- оставить пространство для подключения кабелей и обслуживания оборудования.
Подключение внутренних цепей
Все внутренние соединения должны выполняться в соответствии с проектной документацией:
- подключение автоматов, реле и счетчиков;
- маркировка всех линий для удобства эксплуатации;
- проверка надежности контактов и соединений.
Заземление и проверка защитных устройств
Обязательная часть монтажа — надежное заземление и проверка работы всех защитных устройств. Это включает:
- контроль заземляющего контура;
- тестирование автоматов, УЗО и реле;
- проверку работы сигнализации и индикаторов.
Проверка работоспособности системы
После монтажа проводят комплексное тестирование ГРЩ, чтобы убедиться в правильной работе всех линий, защитных устройств и системы управления. Только после успешной проверки щит вводится в эксплуатацию.
Соблюдение этих этапов обеспечивает безопасный и качественный монтаж ГРЩ, снижает риск аварий и повышает надежность работы всей электросети.
Требования к безопасности при установке и подключении
Безопасность при монтаже и подключении главного распределительного щита является приоритетом. Несоблюдение правил может привести к поражению электрическим током, коротким замыканиям и пожарам.
Общие требования
- Работы должны выполняться только квалифицированными электриками с соответствующим допуском.
- Перед началом монтажа необходимо полностью обесточить линию, убедившись в отсутствии напряжения.
- Использовать защитные средства: перчатки, изолирующие инструменты и обувь.
- Обеспечить доступ к огнетушителям и средствам первой помощи.
Подключение и заземление
Правильное подключение и надежное заземление критически важны:
- Все проводники должны быть маркированы и прочно закреплены.
- Проверить сопротивление заземляющего контура, чтобы обеспечить защиту от короткого замыкания и утечки тока.
- Все защитные устройства должны быть правильно подключены и протестированы перед вводом в эксплуатацию.
Проверка и тестирование
После установки необходимо провести комплексную проверку:
- тестирование автоматов, УЗО и реле;
- контроль работы сигнализации и индикаторов;
- проверка целостности изоляции и отсутствия оголенных проводов.
Соблюдение этих требований минимизирует риски для персонала и оборудования, обеспечивая безопасную и надежную эксплуатацию главного распределительного щита.

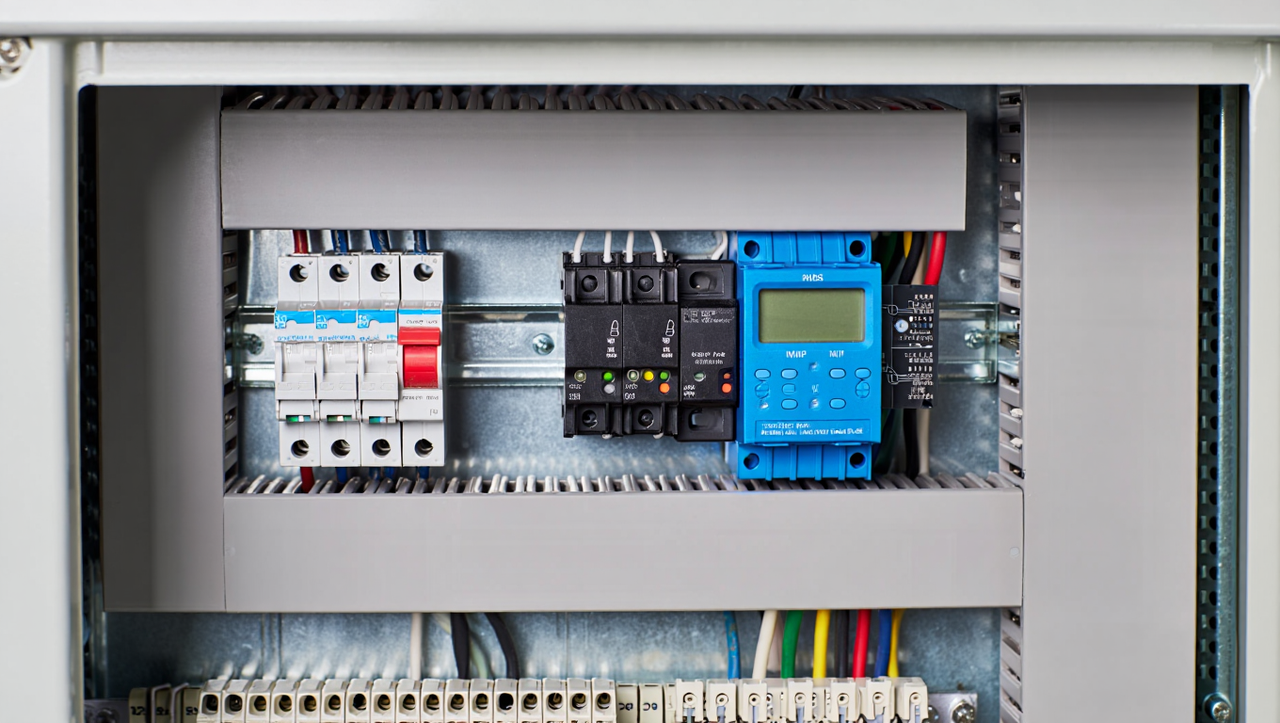

Выбор компонентов и оборудования для ГРЩ
Выбор правильных компонентов и оборудования для главного распределительного щита определяет надежность работы всей электросети. Качественные элементы обеспечивают защиту, контроль и бесперебойную подачу электроэнергии.
Автоматические выключатели
Автоматы защищают линии от перегрузок и коротких замыканий. При выборе важно учитывать:
- номинальный ток и мощность подключаемой нагрузки;
- характеристику срабатывания (B, C, D) для различных типов нагрузки;
- количество полюсов — однофазные или трехфазные линии.
Устройства защитного отключения (УЗО)
УЗО предотвращают поражение людей электрическим током и минимизируют риск повреждения оборудования. Необходимо обратить внимание на:
- ток утечки (30 мА для защиты людей, 100–300 мА для оборудования);
- тип УЗО (AC, A, B) в зависимости от характера нагрузки;
- совместимость с автоматами и остальными элементами ГРЩ.
Реле и счетчики
Реле обеспечивают контроль за токами, напряжением и другими параметрами сети. Счетчики фиксируют потребление электроэнергии и позволяют анализировать нагрузку для планирования модернизации.
Шины и клеммные соединения
Качественные шины и клеммы обеспечивают надежную передачу тока между компонентами. Это снижает риск перегрева, искрения и повреждения оборудования.
Правильный подбор компонентов позволяет обеспечить безопасную, стабильную и долговечную работу ГРЩ, а также удобство обслуживания и расширения сети в будущем.

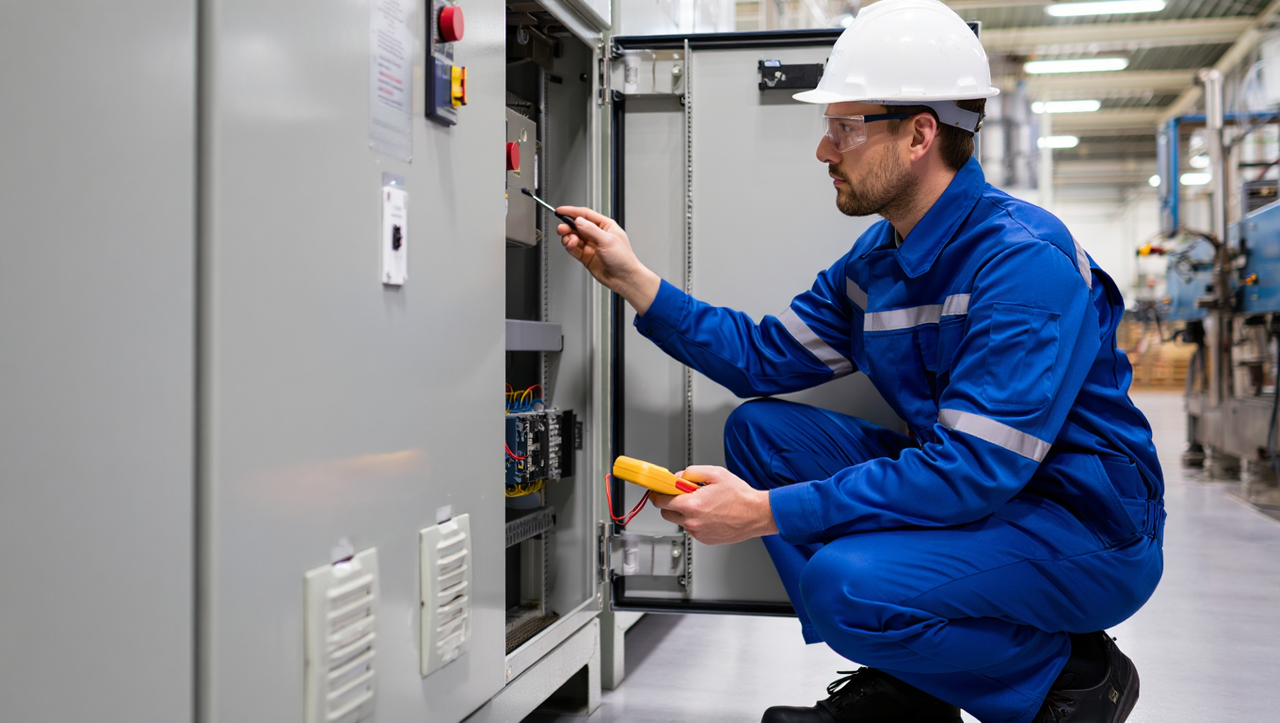

Регулярное обслуживание и диагностика для надежной работы
Регулярное обслуживание и диагностика ГРЩ являются ключевыми условиями для поддержания стабильной и безопасной работы электросети. Своевременная проверка позволяет выявлять потенциальные проблемы до того, как они приведут к аварии.
Периодический осмотр
Следует регулярно проверять состояние корпуса, контактных соединений и оборудования внутри щита:
- осмотр на наличие повреждений, следов перегрева и коррозии;
- контроль состояния автоматов, УЗО и реле;
- проверка работы сигнализации и индикаторов.
Тестирование защитных устройств
Все защитные устройства должны проверяться на корректное срабатывание:
- имитация перегрузок и коротких замыканий;
- тестирование УЗО и автоматов на отключение нагрузки;
- проверка работы реле и систем сигнализации.
Очистка и техническое обслуживание
Регулярная очистка внутренних поверхностей от пыли и влаги предотвращает перегрев и короткие замыкания. Также важно проверять крепежи, подвижные элементы и состояние изоляции проводников.
Документирование проведенных работ
Все действия по обслуживанию и диагностике следует фиксировать в журнале. Это позволяет отслеживать состояние оборудования, планировать профилактические мероприятия и своевременно принимать меры для повышения надежности сети.
Соблюдение этих правил обеспечивает долгую и безопасную эксплуатацию ГРЩ, минимизирует риск аварий и повышает эффективность работы всей электросети.
Частые ошибки при эксплуатации и как их избежать
Даже правильно смонтированный щит ГРЩ может выйти из строя, если не соблюдать правила эксплуатации. Рассмотрим наиболее распространённые ошибки и способы их предотвращения.
Перегрузка линий
Одной из частых ошибок является подключение нагрузки, превышающей расчетную мощность. Это приводит к срабатыванию автоматов, перегреву проводников и возможным авариям. Чтобы избежать проблемы:
- рассчитывайте суммарную нагрузку перед подключением новых приборов;
- оставляйте запас мощности для расширения сети;
- регулярно контролируйте токи по линиям.
Игнорирование обслуживания
Отсутствие регулярного осмотра и чистки приводит к накоплению пыли, ослаблению контактов и снижению эффективности защитных устройств. Решение:
- планируйте периодические проверки и очистку щита;
- тестируйте работу автоматов, УЗО и сигнализации;
- заменяйте изношенные компоненты своевременно.
Неправильное подключение оборудования
Ошибки при подключении могут вызвать короткие замыкания и выход из строя устройств. Чтобы минимизировать риск:
- следуйте проектной документации;
- используйте квалифицированный персонал для монтажа;
- маркируйте все линии и соединения.
Несоблюдение правил безопасности
Работа с напряжением без средств защиты опасна. Необходимо:
- использовать изолирующие инструменты и перчатки;
- обесточивать линии перед обслуживанием;
- обучать персонал безопасным методам работы с электроустановками.
Избегая этих ошибок, можно значительно повысить надежность и безопасность работы главного распределительного щита и всей электросети.
